Controller.

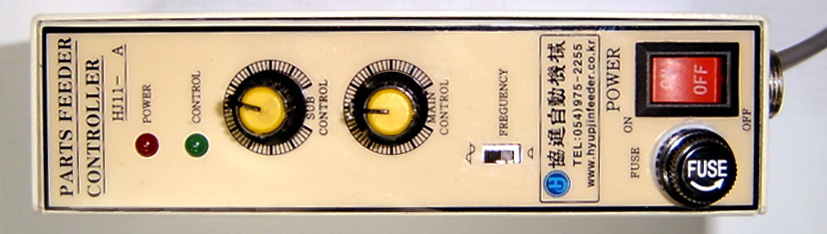

Model: HJ11- A

주파수(Frequency)조정

협진의 controller에는 전파와 반파를 겸용으로 사용 할 수 있도록 되어있으며 신제품에는 전환 S/W가 패널에 노출되어있어 사용이 더욱 쉽게 되었습니다.

110V, 220V겸용

당사의 Controller에는 전 모델에 110V, 220V 겸용 사용이 가능하도록 설계 하였습니다.

(단 Feeder의 전자석은 110V, 또는 220V전용임, 주문 시 전압지정 요함(기본 220VAC))

제어 Mode전환

Controller의 제어를 다양화(전원 ON-OFF, 접점 및 전압제어(DC12~24V, 상시 전원ON))하여 다른 제어기기와의 접속이 용이 하도록 설계 하였습니다.

다양한 용량의 Feeder에 적용가능

당사의 Controller는 3가지(5A, 10A, 15A)의 용량으로 제작되어 적정용량의 Controller를 선택할 수 있습니다.

HJ11- XXA R

R: 제어선택(접점, 전압(DC12~24V)

XX: 출력전류(5A, 10A, 15A)

협진 Controller의 구조 및 기능

외부 명칭 및 기능

No	명 칭	내 용
1	Power Lamp	전원S/W ON시 점등
2	Control Lamp	출력의 강약에 따라 밝기가 변동됨
3	SUB CONTROL	출력전압의 거친 조정(미세조정의 2배
4	MAIN CONTROL	출력전압을 조정(SUB CONTROL의 1/2수준 미세조정)
5	FREQUENCY	전파 동작과 반파 동작을 전환 합니다. (사용 FEEDER에 맞게 설정 하여야 하며 임의로 조작 시 FEEDER의 선별 및 이송에 문제가 발생하며 고장의 원인이 됩니다.
6	FUSE	과전류를 차단하여 Controller를 보호 합니다.
7	POWER S/W	전원 ON-OFF조작

제 원

MODEL 항 목		HJ11-( )A	HJ11-( )AR
제어방식		위상제어, 전압조정
전 원	상수	1φ
	전압	110/220 (Vac)
	주파수	50/60
출력전류		5, 10, 15,
출력파형		FULL, HALF
제 어 방 식	전원제어	전원 ON-OFF	전원 ON-OFF
	전원 상시 ON		접점(RELAY)
			전압(DC12~24V)
사용온도		0~40℃(결빙 금지)
습도		10~90% 고(결로 금지)
보호회로		과부하 보호회로 내장
도장 색상		당사 표준 색상

외형도

HJ-04-(5,10,15)A

위상제어방식 CONTROLLER로 전파, 반파로 진동수를 변화시킬 수 있고 패널에 설치된 2개의 볼륨에 의해 편리하게 진동의 세기를 조절할 수 있으며 입력 전원전압은 100 ~ 220Vac이며(별도 조정 불필요), 출력 모니터 Lamp가 부착되어 있어 사용이 편리하며 외부제어 기능은 없습니다.

*기존 HJ97-C3의 개선형으로 높이를 제외한 크기가 동일합니다.

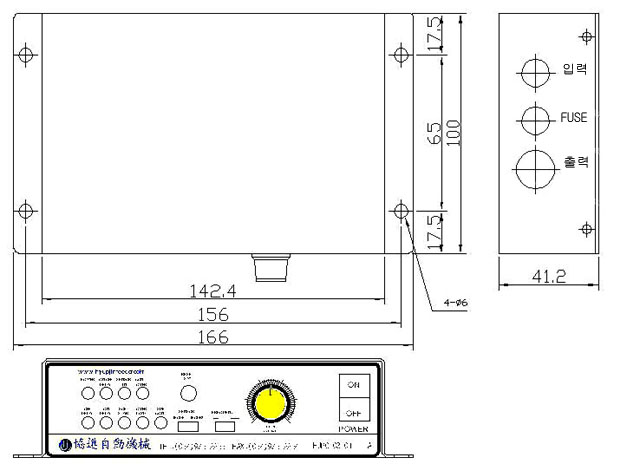

외형치수

상기 기종의 사양, 외형치수등은 제품의 개선을 위하여 예고없이 변경될 수 있습니다.

HJPC-O3-OT- A

모델 설명

HJPC-03-OT- XX A

XX: 출력 전류(사용 진동기에 따라 선택할 것(5A, 10A, 15A)

OT: 과부하 보호회로 및 TIMER내장 TYPE

O: 과부하 보호회로만 내장

Model: HJPC03-OT- A
(HJPC03-O- A 는 TIMER 및 일부 기능이 없고 사용방법은 동일하다.)

Soft start

part's feeder의 초기 기동시 전자석에 전압을 가하면 기동부하로 인하여 순간적으로 강한 전류가 흘러 그 충격으로 인하여 work의 움직임이 불안전하여
선별불량 및 고장의 원인이 발생할 수 있습니다.

협진의 Controller는 출력전압을 서서히 증가시키는 기능이 있어 이러한 문제점을 개선 work의 불안전 진행을 해소 하였습니다.

주파수(Frequency)조정

협진의 controller에는 전파와 반파를 겸용으로 사용 할 수 있도록 되어 있으며 전환 S/W가 패널에 노출되어있어 사용이 더욱 쉽게 되었습니다.

On-Off Delay 기능

Sensor의 입력에 대하여

1) On Delay Volume을 조정하여 Sensor On후 임의의 시간을 지연시켜 Feeder를 가동 시킬 수 있습니다.(max 약 9초)

2) Off Delay Volume을 조정하여 Sensor off후 임의의 시간을 지연시켜 Feeder를 가동 할 수 있습니다.(max 약9초)

과부하 보호회로

협진의 Controller에는 과부하 보호회로가 내장되어있어 사용 중 과부하로 인한 회로의 파손을 방지하여 사용의 편의성을 극대화 하였습니다.

Feeder간 사용의 편의성 향상

제어 입,출력 기능이 내장 되어있어 Hopper와 Bowl Feeder를 같이 사용할 때 Bowl Feeder정지시 Hopper가 작동하여 제품이 Bowl Feeder에 쌓이는
문제점을 개선 Bowl Feeder작동 중에만 Hopper가 작동할 수 있게 구성할 수 있습니다.

110V, 220V겸용

당사의 Controller에는 전 모델에 110V, 220V 겸용 사용이 가능하도록 설계 하였습니다.
(단 Feeder의 전자석은 110V, 또는 220V전용임, 주문 시 전압지정 요함(기본 220VAC))

다양한 용량의 Feeder에 적용가능

당사의 Controller는 3가지의 용량으로 제작되어 적정용량의 Controller를 선택할 수 있습니다.

Sensor Mode전환

Sensor의 입력상태를 Controller에서 전환할 수 있어 사용이 편리하고 입력신호를 출력(Open Collector)하여 다른 제어기기와의 접속이 용이하도록
설계 하였습니다.

Controller의 구조 및 기능

Model : HJPC03-OT- A

1. Power Lamp : 전원S/W ON시 점등

2. ON-Off Delay Lamp : Off Delay 동작 완료시 녹색 점등

ON Delay 동작 완료시 적색 점등

3. Sensor in Lamp: Sensor신호입력 시 녹색 점등

4. CONT/OVER : 정상출력 제어시 적색점등, OVER LOAD발생시 적색소등 녹색점등(재가동시 RESET BUTTON을 눌러 해제할 것)

5. RESET S/W : OVER LOAD발생시 S/W를 눌러 해제할 것(사전에 과부하 발생원인을 제거하고 해제할 것)

6. MAIN CONTROL :출력전압을 조정

7. POWER S/W : 전원 ON-OFF조작

8 OFF DELAY: SENSOR신호 차단 후 출력이 유지되는 시간을 조정(MAX 약9초)

9. ON DELAY: SENSOR신호 입력 후 출력이 발생되는 시간을 조정(MAX 약9초)

10. SOFT START: 출력전압이 서서히 상승하여 FEEDER가 부드럽게 작동하여 선별불량을 방지한다.

11. OVER LOAD: 과전류 검출 량을 조절

12. SUB CONTROL: 출력전압의 거친 조정

13. SENSOR MODE: SENSOR의 LIGHT ON또는 DARK ON기능을 합니다.

14. FREQUENCY: 전파동작과 반파동작을 전환 합니다.(사용 FEEDER에 맟게 설정 하여야하며 임의로 조작시 FEEDER의 선별 및 이송에 문제가 발생하며
고장의 원인이 됩니다.)

제 원

MODEL 항 목		HJPC-03-O-( )A	HJPC-03-OT( )A	HJ04-( )A
제어방식		위상제어, 전압조정
전 원	상수	1φ
	전압	110/220 (Vac)
	주파수	50/60
출력전류		5, 10, 15,
출력파형		FULL, HALF
Sensor용 전원		DC 12V, 20㎃이하		없음
제어출력		NPN Open Collector		없음
제어입력		NPN Open Collector, 접점(외부전원 불 필요함)		없음
ON DELAY/ OFF DELAY		없음	0~9Sec/ 0~9Sec	없음
사용온도		0~40℃(결빙 금지)
습도		10~90% 고(결로 금지)
보호회로		과부하 보호회로 내장		없음
도장 색상		당사 표준 색상
