Digital Controller.

  사용 설명서

MODEL:   HJPC09-VL2

                        HJPC09-VF1

[  목  차  ]

1. 외관 및 부품기능

   1) 본체의 전면

   2) 내부단자

2. LCD화면 표시내용

   1)운전상태 표시

   2)출력전압 표시

   3)설정주파수 표시

3. 버튼기능 및 사용방법

   1)1CH RUN/STOP, V/SEN

   2)2CH RUN/STOP

   3)CHANNEL SELECT, A/T(AUTO TUNING)

   4)PARA, LOCK

   5)엔코더

   6)전원 스위치

4. 단자대 기능 및 결선방법

   1)전원, 출력 및 센서 선택

   2)외부센서(별도 주문 장착)

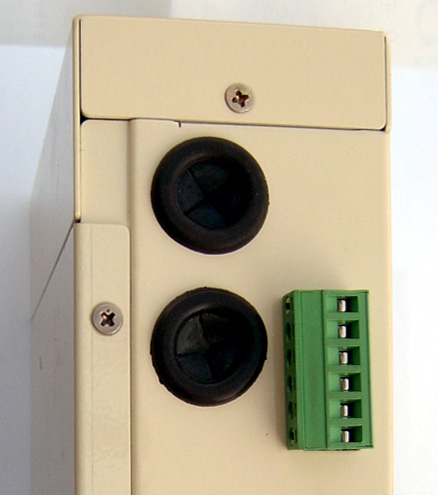

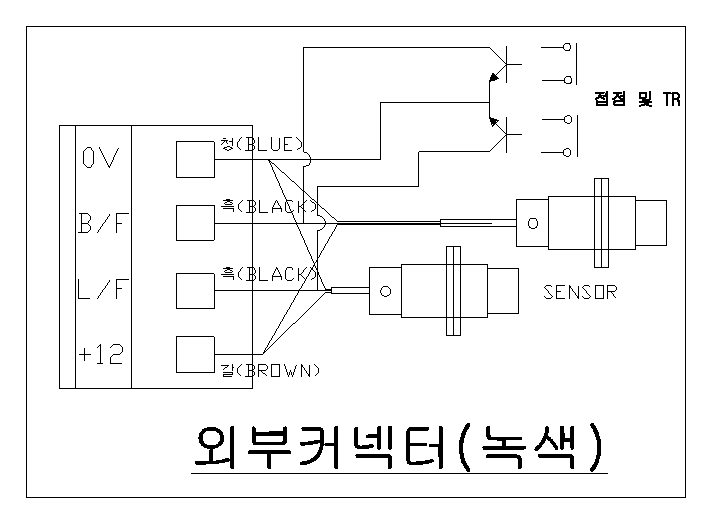

   3)제어입력 (센서1, 2(외부 4핀 커넥터))

   4)진동센서(Option)

5. 파라메타

   1)파라메타 설정내용

   2)파라메타 설정방법

6. 보호 및 알람기능

 7. 제품사양

 8. 외형치수


 간단 사용설명서

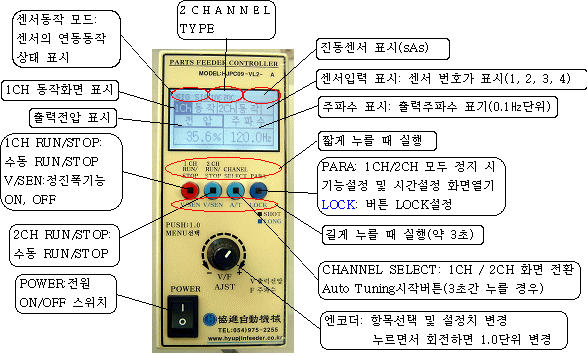

1. 외관 및 부품기능

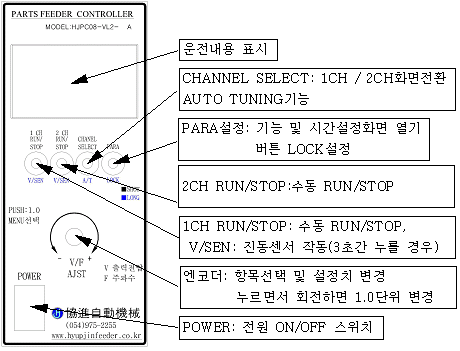

   1) 본체의 전면

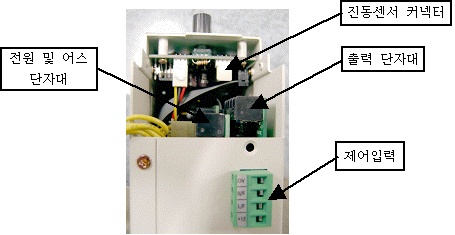

  2) 내부 단자대

2. LCD화면 표시내용


    1)센서 동작모드:

       센서 1과 센서 3의 연동 동작

       센서 2와 센서4의 연동 동작

    *파라메타에서 연동 동작을 설정하여 사용할 것.

센서3의 설정에 따른 동작내용

   SIG - 운전 제어(센서1의 ON, OFF에 의하여 Channel 1을 ON, OFF 제어함)

   AND -센서1 과 센서3 AND제어(센서1, 3모두 ON 시 출력 OFF, RELAY1은 출력과 같이 동작)

   OR - 센서1 과 센서3 OR제어(센서1, 3 둘 중 하나라도 ON 시 출력 OFF, RELAY1은 출력과 같이 동작)

   SET -센서1 과 SET제어 (센서1이 ON, 센서3이 ON후 출력 OFF, 센서1, 3이 OFF인 경우 출력 ON,

          RELAY1은 출력과 같이 동작)

   HOPPER - 센서1이 ON 되고 센서3이 ON일 경우에만 출력 ON, RELAY1은 출력과 같이 동작

   NOT -센서3이 RELAY1을 제어(출력과 연동동작 없음)

   OFF- 센서 사용 안 함.

센서4의 설정에 따른 동작내용(VL2 Model에 적용)

   SIG - 운전 제어(센서2의 ON, OFF에 의하여 Channel 2를 ON, OFF 제어함)

   AND -센서2와 센서4 AND제어(센서2, 4모두 ON 시 출력 OFF, RELAY2는 출력과 같이 동작)

   OR - 센서2와 센서4 OR제어(센서2, 4 둘 중 하나라도 ON 시 출력 OFF, RELAY2은 출력과 같이 동작)

   SET -센서2와 SET제어 (센서2이 ON, 센서4이 ON후 출력 OFF, 센서2, 4가 OFF인 경우 출력 ON,

          RELAY2는 출력과 같이 동작)

   NOT -센서4가 RELAY2를 제어(출력과 연동 동작 없음)

   OFF- 센서 사용 안 함.

    2)센서 입력 표시

      센서 신호가 입력되면 해당 센서 번호가 표시 됩니다.

    3)운전상태 표시

       운전 중 인 상태(동작, 정지 출력량, 주파수)를 화면에 표시.

       V1: 외부 VR1 또는 외부 전압제어 설정.

       V2: 외부 VR2 또는 외부 전압제어 설정.

       ∫A∫: 진동센서 표시

    4)PARAMETER설정

      기능 및 시간 설정을 표시 합니다.

3. 버튼기능 및 사용방법

   1)1CH RUN/STOP, V/SEN

     1CHANNEL 운전, 정지 및 진동센서 사용결정.(진동센서가 FEEDER에 설치되어 있을 때 사용가능.

     정진폭 기능은 출력 동작 상태에서 약 3초간 누르면 설정 및 해제 됩니다.)

     *주의 : 정 진폭 제어 기능은 1개 CHANNEL에서만 사용가능.

   2)2CH RUN/STOP

     2CHANNEL 운전, 정지 및 진동센서 사용결정(진동센서가 FEEDER에 설치되어 있을 때 사용가능.)

     2CHANNEL 운전, 정지

   3)CHANNEL SELECT, A/T(Auto Tuning)

     버튼을 누르면 1, 2CHANNEL의 운전 화면으로 전환 됩니다.

     A/T(Auto Tuning)을 실행 하시려면 진동 센서가 설치된 CHANNEL의 화면에서 버튼을 3초간 눌렀다

     떼면 화면에 Frequency Scan이라 표시되며 Auto Tuning을 시작 합니다.

     자동 Auto Tuning 범위는 40㎐~200㎐이며 그 이상의 주파수(400㎐까지)는 수동으로 설정합니다.

     전압에 따라 공진점이 변화 되므로 사용할 속도(전압으로)를 설정 후 Auto Tuning을 한번 더 실행

      하십시오.(공진점 설정 후 정 진폭 기능을 활성화 시켜 주십시오.(1번 항목 참조))

     진동센서가 없으면 임의의 주파수에 설정되고 Parts Feeder에서 제품이송에 문제가 발생할 수 있습니다.

     (이러한 경우에는 공진점을 수동으로 설정 하십시오.)

     * 진동 센서를 설치, 정 진폭 기능을 사용 중에는 Auto Tuning이 실행되지 않습니다.

       정 진폭 기능을 해제 후 Auto Tuning을 실행 하십시오.

     *PARAMETER내용 중 S1의 기능을 NO로 설정하면 AUTO Tuning이 실행되지 않을 수 있습니다.

      이러한 경우 PARAMETER의 내용을 NC로 설정하여 실행 하시고 설정을 완료되면 PARAMETER의

      내용을 다시 수정 하십시오.

     *외부센서나 제어에서  정지신호가 입력될 경우에도 AUTO TUNING이 실행되지 않을 수 있으며 이러한

      경우에는 외부 입력 커넥터를 제거 후 실행 하시고 설정이 완료되면 외부 커넥터를 다시 삽입 하십시오.

   4)PARA, LOCK(PARA설정은 출력이 정지된 상태에서 가능 합니다.)

     한번 누르면 파라메타 설정 화면으로 변경되고 파라메타 항목을 수정 후 PARA버튼을 눌러 변경된 값을

     저장 하여야 합니다.(파라메타 항목을 수정 후 PARA버튼을 누르지 않고 일정시간 방치하면 수정된

     내용이 변경되지 않고 이전의 상태로 복귀 합니다.)

   5)엔코더

     출력전압/ 주파수/ 파라메타의 설정치 변경에 사용

     출력전압/ 주파수 변경

     해당 항목으로 이동 후 1회 누르면 항목이 반전되고 좌, 우로 회전하여 설정치를 변경합니다.

      (항목이 반전되고 누르면서 회전할 경우 1.0단위가 변경 됩니다.(기본 0.1단위))

     V/F ADJUST: 좌로 돌리면 감소, 우로 돌리면 증가 됩니다.

     설정을 마치고 1회를 누르면 설정이 완료되고, 또한 설정 후 일정시간을 방치하면 설정이 완료 됩니다.

     파라메타 설정 시 메뉴의 선택과 설정에 사용됩니다.(파라메타 설정 시 설정을 마치고 PARA KEY를 눌러

     설정치를 저장하여야 변경된 값이 적용됩니다.

   6)전원스위치

     전원을 [ON] [OFF]합니다

4. 단자대 기능 및 결선방법

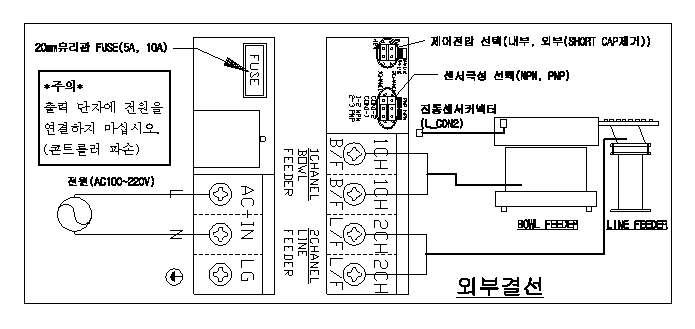

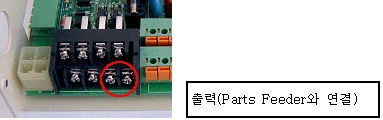

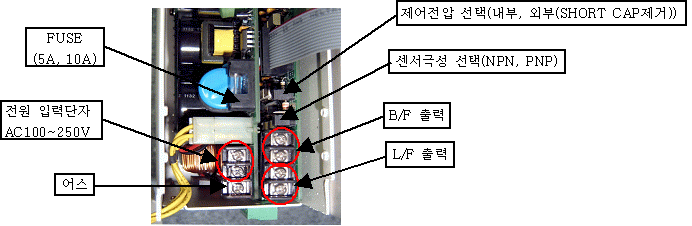

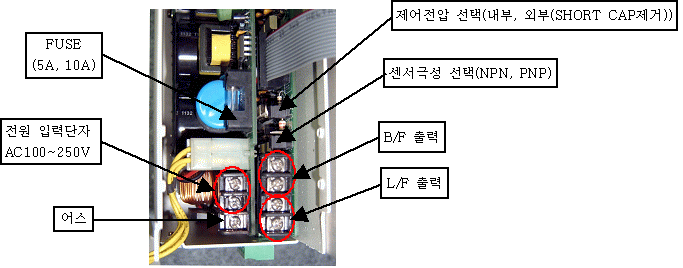

   1)전원, 출력 및 센서 선택

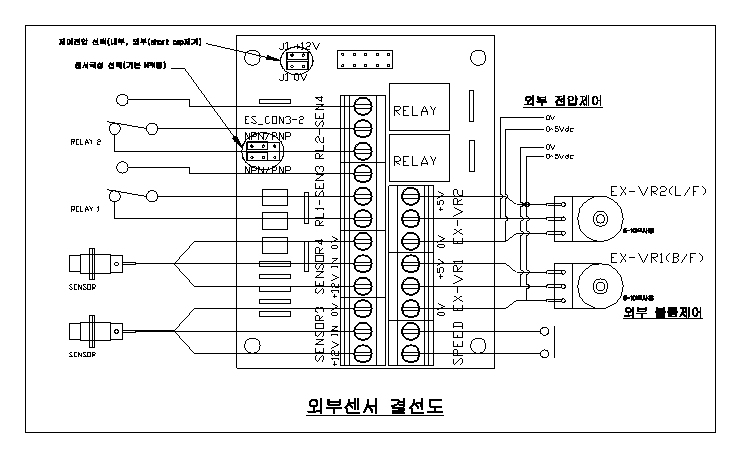

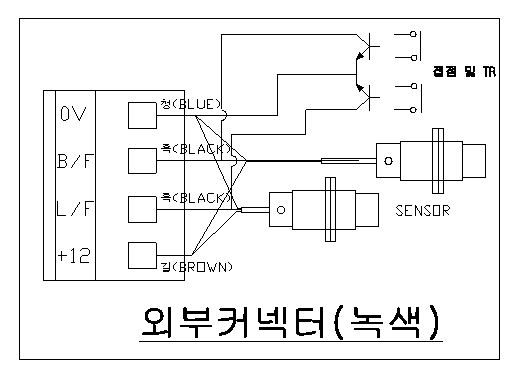

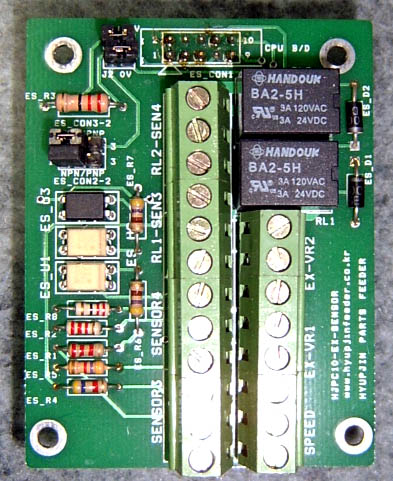

2)외부센서(Option)

*주의*

1.외부 전압제어와 외부 볼륨제어는 동시에 사용 될 수 없습니다.

2.외부 제어전압이 5V 초과시 컨트롤러가 파손되므로 반드시 5V 이하의
   전압을 인가 할 것.

3.Relay출력은 접점출력입니다. 전류 용량은 120VAC 1A이하로 사용하여

  주십시오.

4.센서용 전원으로 외부 전원공급을 할 수 없습니다.(컨트롤러 파손)

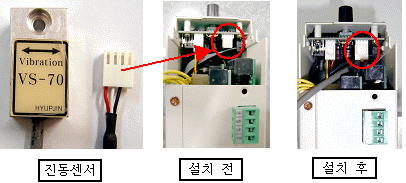

  4)진동센서(Option)

진동센서를 설치하면 Parts Feeder의 진동을 감지하여 진동기의 진폭을 설정된 진폭으로 일정하게 유지하여

제품의 양(무게의 변동으로 인한)에 따른 진동의 변화를 이송이 균일하도록 제어 합니다.

*설치 및 사용 방법

.진동센서에 표시된 화살표 방향과 진동기의 진동 방향이 일치 하도록 설치(틀어질 경우 센서의 감도가
저하되어 오작동의 원인이 됩니다)바랍니다.

.설치위치는 무관하나 피더의 진동변화를 감지 할 수 있는 위치와 제품 이송에 지장이 없는 위치에 설치
하여 주십시오.

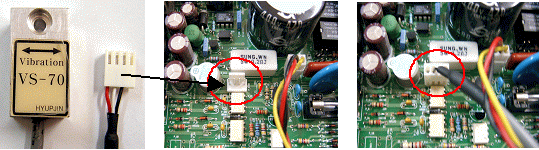

.센서를 설치 후 컨트롤러 커버를 열고 진동센서 커넥터에 설치합니다.

.컨트롤러를 ON하고 설치하고자 하는 Channel로 이동 후 Auto Tuning을 실시합니다.(버튼기능 3번 참조)

.
.주기적으로 센서를 고정한 볼트의 풀림을 점검하여 주십시오.(틀어질 경우 센서의 감도가 저하되어 오작동의
원인이 됩니다).

.정진폭 제어는 1Channel에서 이루어지고 기능 활성화는 1Channel출력 ON상태에서 1CH RUN/STOP, V/SEN
버튼을 약 3초간 누르면 활성 및 비활성이 반복 됩니다.

.정진폭 제어 시 전압이나 주파수를 조정 후 출력을 최소 3초 이상 유지하여 주십시오.(정진폭 제어 시 쎈서값의
기록 오류로 오작동의 원인이 됩니다.)

5. 파라메타

   1)파라메타 설정내용(HJPC09-VL2)



항목표시(PARA)		설정 범위	초기치	설정내용	비  고
한글(KOR)	영문(ENG)
켜짐지연 S1	on delay s1	0~9.9	0.5	센서1 ON 지연시간
켜짐지연 S2	on delay s2	0~9.9	0.5	센서2 ON 지연시간
켜짐지연 S3	on delay s3	0~9.9	0.5	센서3 ON 지연시간
켜짐지연 S4	on delay s4	0~9.9	0.5	센서4 ON 지연시간	VL2 적용
꺼짐지연 S1	off delay s1	0~9.9	0.5	센서1 OFF 지연시간
꺼짐지연 S2	off delay s2	0~9.9	0.5	센서2 OFF 지연시간
꺼짐지연 S3	off delay s3	0~9.9	0.5	센서3 OFF 지연시간
꺼짐지연 S4	off delay s4	0~9.9	0.5	센서4 OFF 지연시간	VL2 적용
가속시간	acc time	0~9.9	0.5	출력전압이 설정치 에 도달하는 시간
감속시간	dec time	0~9.9	0.3	출력전압이 설정치 에서 0%에 도달하는 시간
CH1하한설정	CH1 dn limit	0~50	0	CH1 출력전압 하한 한계설정
CH2하한설정	CH2 dn limit	0~50	0	CH2 출력전압 하한 한계설정	VL2 적용
CH1상한설정	CH1 up limit	0~100	100	CH1 출력전압 상한 한계설정
CH2상한설정	CH2 up limit	0~100	100	CH1 출력전압 상한 한계설정	VL2 적용
센서1 반전	s1 pole	NC, NO	NC	센서1 제어신호 입력신호 반전 설정 제어신호 ON *운전 및 정지 선택
센서2 반전	s2 pole	NC, NO	NC	센서2 제어신호 입력신호 반전 설정 제어신호 ON *운전 및 정지 선택
센서3 설정	s3 mode	HOP, SET, OR, AND, SIG, OFF, NOT	SIG	센서3 사용방법 선택	VL2 적용
센서4 설정	s4 mode	HOP, SET, OR, AND, SIG, OFF, NOT	SIG	센서3 사용방법 선택	VL2 적용
2단속도	2 speed	OFF, ON	OFF	2단속도 사용 및 정지
속도설정	speed set	0~100	50	2단속도 설정
설정잠김	key lock	OFF, ON	OFF	설정 S/W잠금 선택
외부VR1	ext vr1	OFF, ON	OFF	외부 VR1 및 전압제어 사용선택
외부VR2	ext vr2	OFF, ON	OFF	외부 VR2 및 전압제어 사용선택	VL2 적용
화면설정	display	10, 20, 30, 40, 50, 60, 꺼짐, 켜짐	20	LCD화면 조명시간 설정
언어선택	Language	KOR, ENG	KOR	LCD화면 표시 언어선택(한글, 영문)
프로그램				프로그램 VERSION표시

   2)파라메타 설정방법

1.출력을 정지 하세요.(모든 출력이 정지된 상태에서만 파라메타를 변경 할 수 있습니다.)

2.전면에 설치된 PARA버튼을 누르면 파라메타 화면이 표시됩니다.

3.파라메타 화면에서 엔코더를 회전 시키면 항목이 바뀝니다.

4.필요한 항목으로 이동 후 엔코더 손잡이를 한번 누르고 떼면 LCD화면의 항목이 반전 됩니다.

5.엔코더를 좌, 우로 회전하여 설정 값을 변경 후 엔코더 손잡이를 다시 한 번 누르고 떼면 LCD화면의

  항목이 다시 반전 됩니다.

6.필요한 항목의 설정을 마치고 PARA버튼을 눌러 파라메타의 설정을 마칩니다.(항목의 설정 값을 변경

  하고 일정 시간을 방치 하거나 PARA버튼을 누르지 않으면 설정 값이 취소됩니다.)

6.보호 및 알람기능

본제품은 사용자의 부주의나 사용 환경에 의하여 이상이 발생하면 제품의 보호를 위하여 보호기능이
동작하고 화면에 Error Code가 표시되고 경고음을 발생 합니다.

Error Code에 따른 이상내용 및 대처방법은 다음과 같습니다.

7. 제품사양

*위 내용은 성능 개선을 위하여 예고 없이 변경 될 수 있습니다.

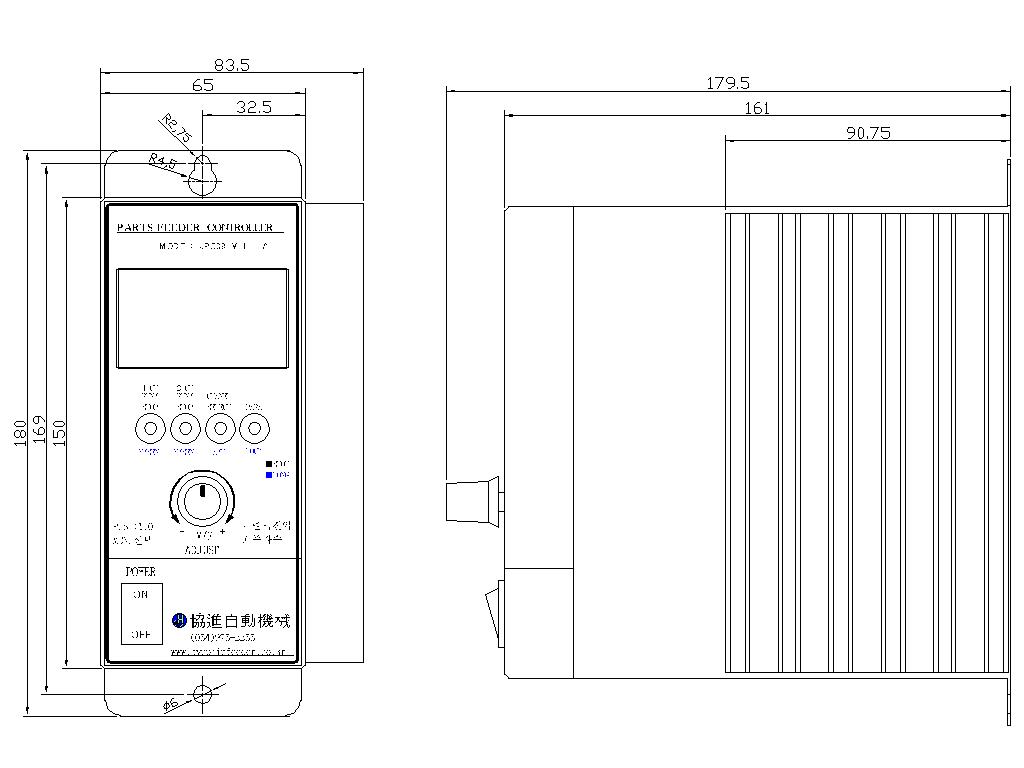

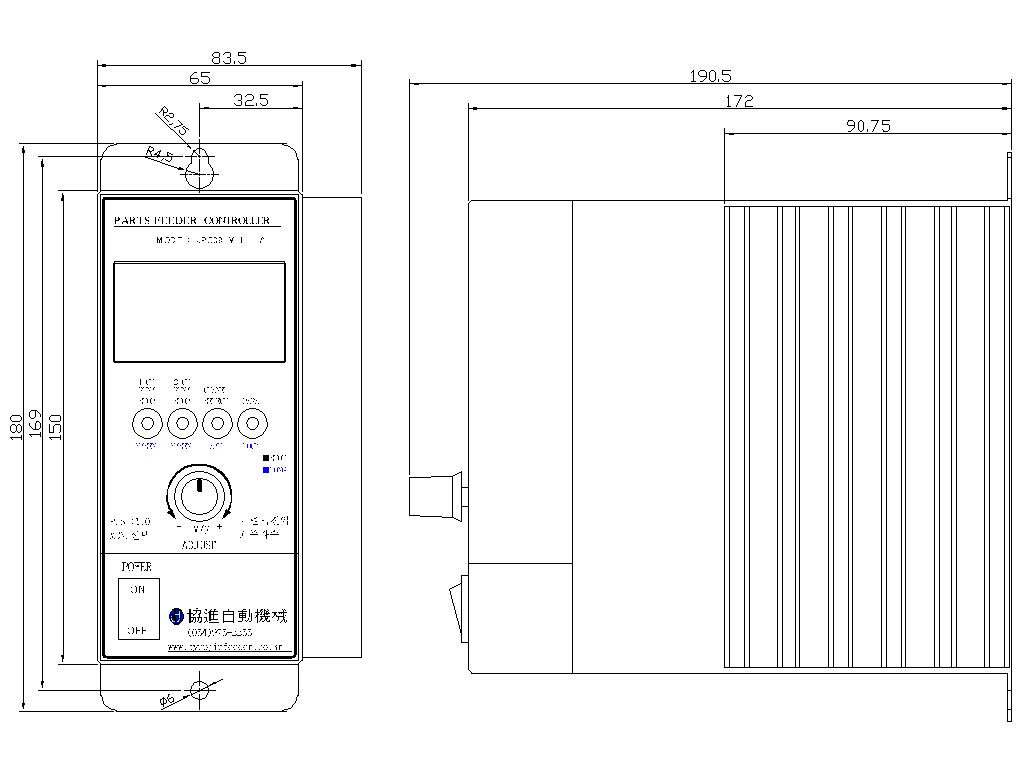

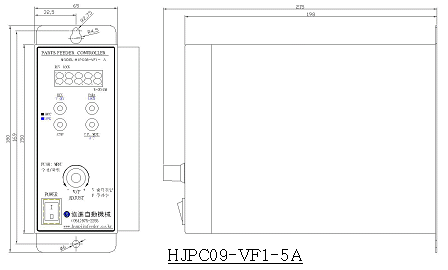

8. 외형치수

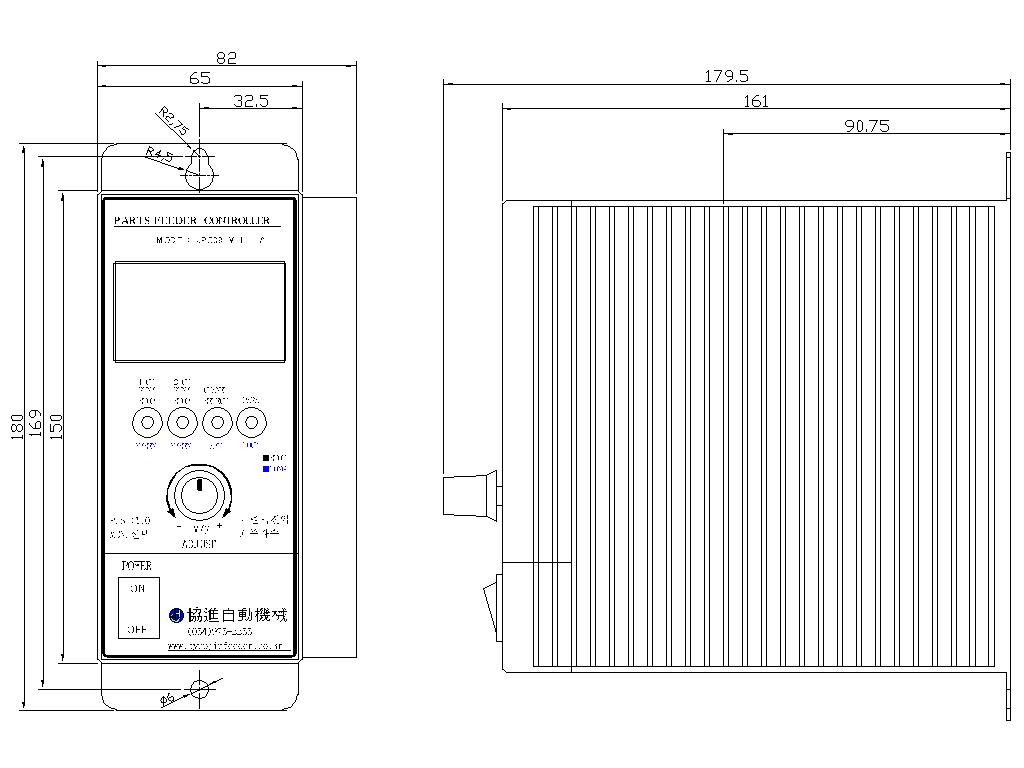

                                HJPC09-VL2- 5A

                                  HJPC09-VL2- 5A(외부쎈서 추가)

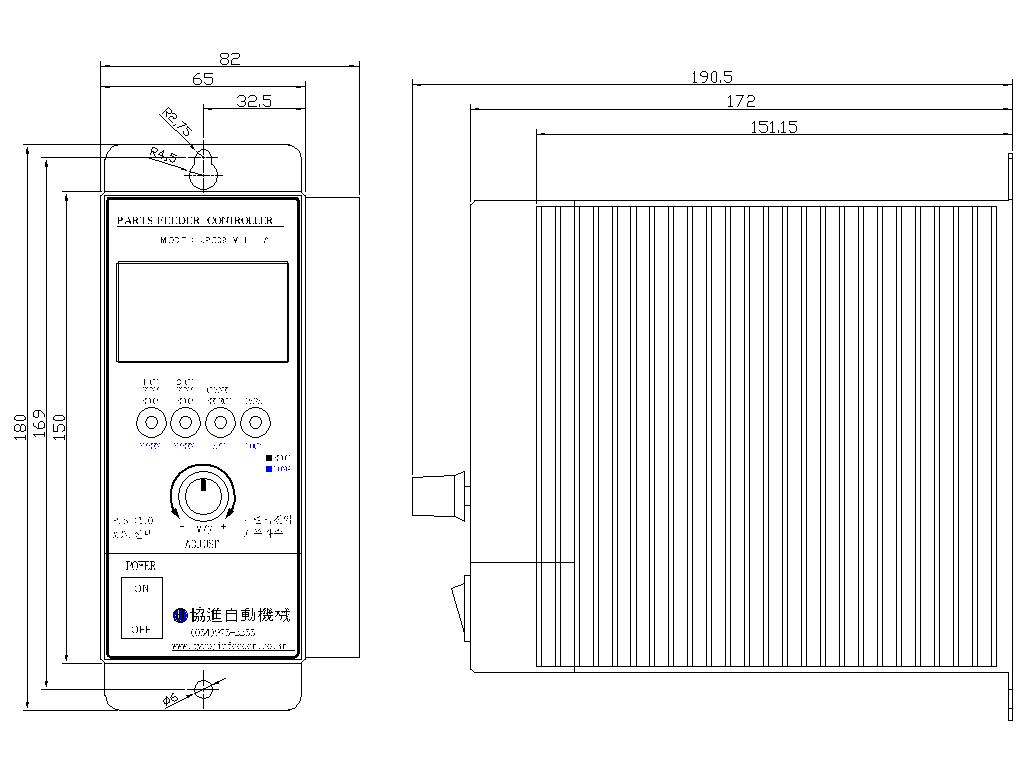

                             HJPC09-VL2- 10A

                         HJPC09-VL2- 10A(외부쎈서 추가)

간단 사용 설명서

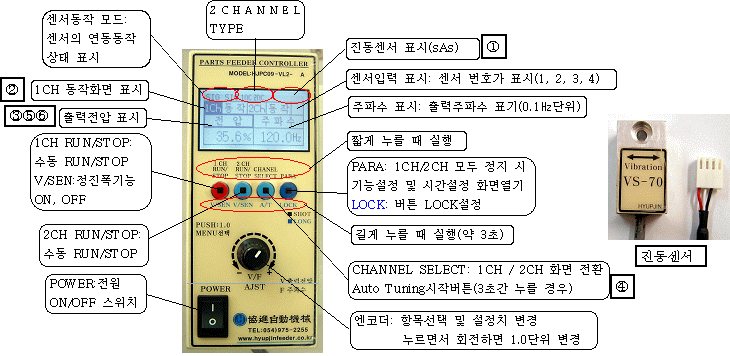

LCD화면 표시내용 및 S/W기능

주파수 설정방법

1. AUTO TUNING 실행방법(진동센서가 부착되어 있을 경우)

  1)기계를 정지(1, 2Ch 모두, 위 그림 ②에 정지가 나타남) 후 정진폭 제어상태가 아닌지

    확인(진동센서 표시(sAs)가 없을 것. 위 그림①)

  2)1Ch 동작화면인지 확인(CHANNEL SELECT S/W 전환 위 그림② 화면 상단 우측)

  3)전압을 임의 값으로(약 40~60%정도 위 그림③⑤⑥) 설정한다.

  4)A/T S/W(④)를 3초간 누르고 후 뗀다.

  5)화면에 FREQUENCE SCAN이라 표시되고 자동 주파수 설정이 진행 됩니다.

    *이때 주파수 설정이 완료되기까지 PARTS FEEDER에 충격을 주거나 손으로 만지지 마십시오.

  6)AUTO TUNING이 완료되고 전압(⑥)을 조정하여 PARTS FEEDER의 속도를 조정 사용 하십시오.

    *주파수 설정이 완료되면 주파수는 임의 조정을 하지 마십시오.

*외부센서에 정지신호가 입력되면 작동이 중지될 수 있습니다.

   *PARAMETER내용 중 S1의 기능을 NO로 설정하면 AUTO Tuning이 실행되지 않을 수 있습니다.

      이러한 경우 PARAMETER의 내용을 NC로 설정하여 실행 하시고 설정을 완료되면 PARAMETER의

      내용을 다시 수정 하십시오.

     *외부센서나 제어에서  정지신호가 입력될 경우에도 AUTO TUNING이 실행되지 않을 수 있으며 이러한

      경우에는 외부 입력 커넥터를 제거 후 실행 하시고 설정이 완료되면 외부 커넥터를 다시 삽입 하십시오.

2.수동 주파수 설정방법(진동센서가 없을 경우)

  1)기계를 정지(1,2Ch모두)하고 조정하고자 하는 채널로 전환 하십시오.

  2)전압을 임의 값으로(약 40~60%정도) 설정한다.

  3)항목을 주파수에 위치하고 엔코더를 1회 누르면 화면의 주파수 항목이 반전되고 주파수를 조정하여

    PARTS FEEDER의 속도가 제일 빠른 상태에 설정합니다.

  4)설정을 완료할 경우 엔코더를 눌러 설정을 마치거나 일정시간 방치하면 설정이 완료 됩니다.

  5)전압을 조정하여 적정 속도로 조정 사용 하십시오.

*외부센서에 정지신호가 입력되면 작동이 중지될 수 있습니다.

3. 전압 및 주파수 조정

   엔코더를 사용 설정치 변경

     출력전압/ 주파수/ 파라메타의 설정치 변경에 사용

     출력전압/ 주파수 변경

     해당 항목으로 이동 후 1회 누르면 항목이 반전되고 좌, 우로 회전하여 설정치를 변경합니다.

      (항목이 반전되고 누르면서 회전할 경우 1.0단위가 변경 됩니다.(기본 0.1단위))

     V/F AJST: 좌로 돌리면 감소, 우로 돌리면 증가 됩니다.

     설정을 마치고 1회를 누르면 설정이 완료되고, 또한 설정 후 일정시간을 방치하면 설정이 완료 됩니다.

4. 정진폭 제어

1). 정진폭 제어는 1Channel에서 이루어지고 기능 활성화는 1Channel출력 ON상태에서 1CH RUN/STOP,

   V/SEN 버튼을 약 3초간 누르면 활성 및 비활성이 반복 됩니다.

2). 정진폭 제어 시 전압이나 주파수를 조정 후 출력을 최소 3초 이상 유지하여 주십시오.

    (시간이 부족할 경우 정진폭 제어 시 센서 값의 기록 오류로 오작동의 원인이 됩니다.)

5. 결선방법

  1)전원, 출력 및 센서 선택

   2)제어입력

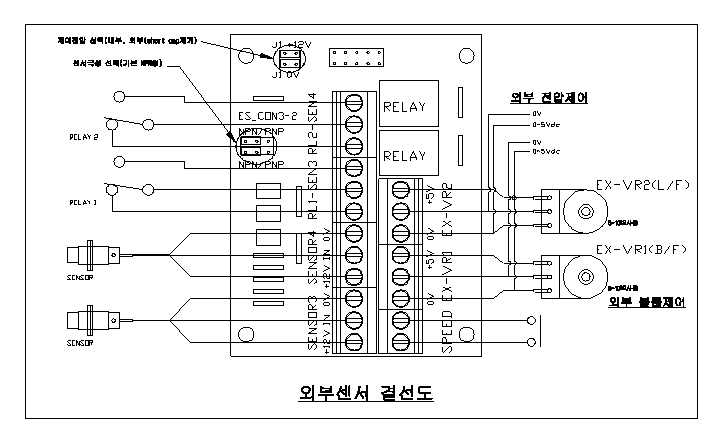

3)외부센서(Option)

*주의:

1.외부 전압제어와 외부 볼륨제어는 동시에 사용 될 수 없습니다.

2.외부 제어전압이 5V 초과시 컨트롤러가 파손되므로 반드시 5V 이하의 전압을 인가 할 것.

3.Relay출력은 접점출력입니다. 전류 용량은 120VAC 1A이하로 사용하여 주십시오.

4.센서용 전원으로 외부 전원공급을 할 수 없습니다.(컨트롤러 파손)

   *주의사항*

● 발화 또는 인화 물질이 있는 장소에서는 사용을 금지하여 주십시오.

   화재 또는 폭발의 위험이 있습니다.

● 분진이 많거나 수분이 들어갈 수 있는 장소에서 사용을 금지하여 주십시오.

   본 제품은 방진, 방수형 제품이 아닙니다. 특히 전도성 분진이 발생되는 장소에서는 별도의
    대책이 필요합니다.

● 진동이 많은 장소에 설치를 금하여 주십시오.

   Parts Feeder의 진동이 직접 전달되는 장소에 설치할 경우 부품의 내구성 문제 발생 및 접촉 불량에 의한

   오동작의 원인이 될 수 있습니다.

● 입력전원을 빈번히 [ON] [OFF]하지 마십시오.

   가동시간의 지연 및 내부 전자부품을 현저히 열화 시켜 고장의 원인이 됩니다.

   특히 전자개폐기(RELAY)로 입력전원을 단속하여 PARTS FEEDER를 ON/OFF제어하는 방법은 절대

   금지하여 주십시오(반드시 제어단자를 이용하여 외부 신호제어 할 것.)

● 출력 측에서 [ON] [OFF]하지 마십시오.

   출력에 전자개폐기(RELAY)등으로 직접 ON/OFF 제어 시키면 컨트롤러가 파손되므로 절대 피하여
     주십시오.(반드시 제어단자를 이용하여 외부 신호제어 할 것.)

● PARTS FEEDER와 컨트롤러가 연결된 상태에서 PARTS FEEDER의 용접가공을 하지 마시오.

   용접 LEAK전류가 컨트롤러를 파손시킬 수 있습니다.

● PWM인버터의 출력을 본 제품의 입력 전원으로 사용하지 마시오.

   제품이 파손 됩니다.

● 입출력 전원의 정격전압 및 정격전류 이내에서 사용 하십시오.

● 임으로 분해, 수리, 개조하지 마십시오.

   제품이 오동작 되거나 손상이 될 수 있습니다.

● 배선작업은 전원을 넣지 않은 상태에서 하십시오.

   제품의 손상이나 감전의 위험이 있습니다.

● 전원 입력과 출력이 바뀌지 안도 록 주의 하여 주십시오.

   단자대 배선작업에서 입, 출력이 바뀔 경우 제품이 파손 됩니다.

●배선 작업중 전선 부스러기등 전도체가 내부에 삽입되어 부품간  합선 및 동작 이상을 발생 고장의
    원인이 되오니 주의 하시기 바랍니다.

● 입출력 전원의 접지단자를 반드시 접지에 연결 하십시오.

   누전시 감전 예방과 전원 NOISE를 경감시켜 줍니다.

● 압전방식의 PARTS FEEDER에는 사용 할 수 없습니다.

MODEL:   HJPC09-VF1

[  목  차  ]

1. 외관 및 부품기능

   1) 본체의 전면

   2) 내부단자

2. FND 표시내용

   1)센서 동작모드

   2)센서 입력 표시

   3)운전상태 표시

   4)PARAMETER설정

3. 버튼기능 및 사용방법

   1)RUN, V/SEN

   2)STOP

   3)PARA, LOCK

   4)V/F, MENU A/T(AUTO TUNING)

   5)엔코더

   6)전원 스위치

4. 외부 및 내부 단자기능 및 결선방법

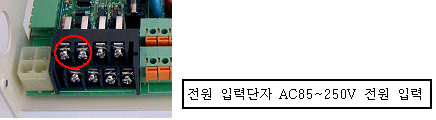

   1)전원 입력단자1(내부)

   2)출력단자1(내부)

   3)어스(내부)

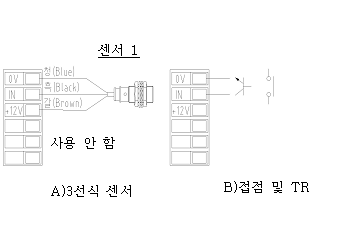

   4)센서1(외부)

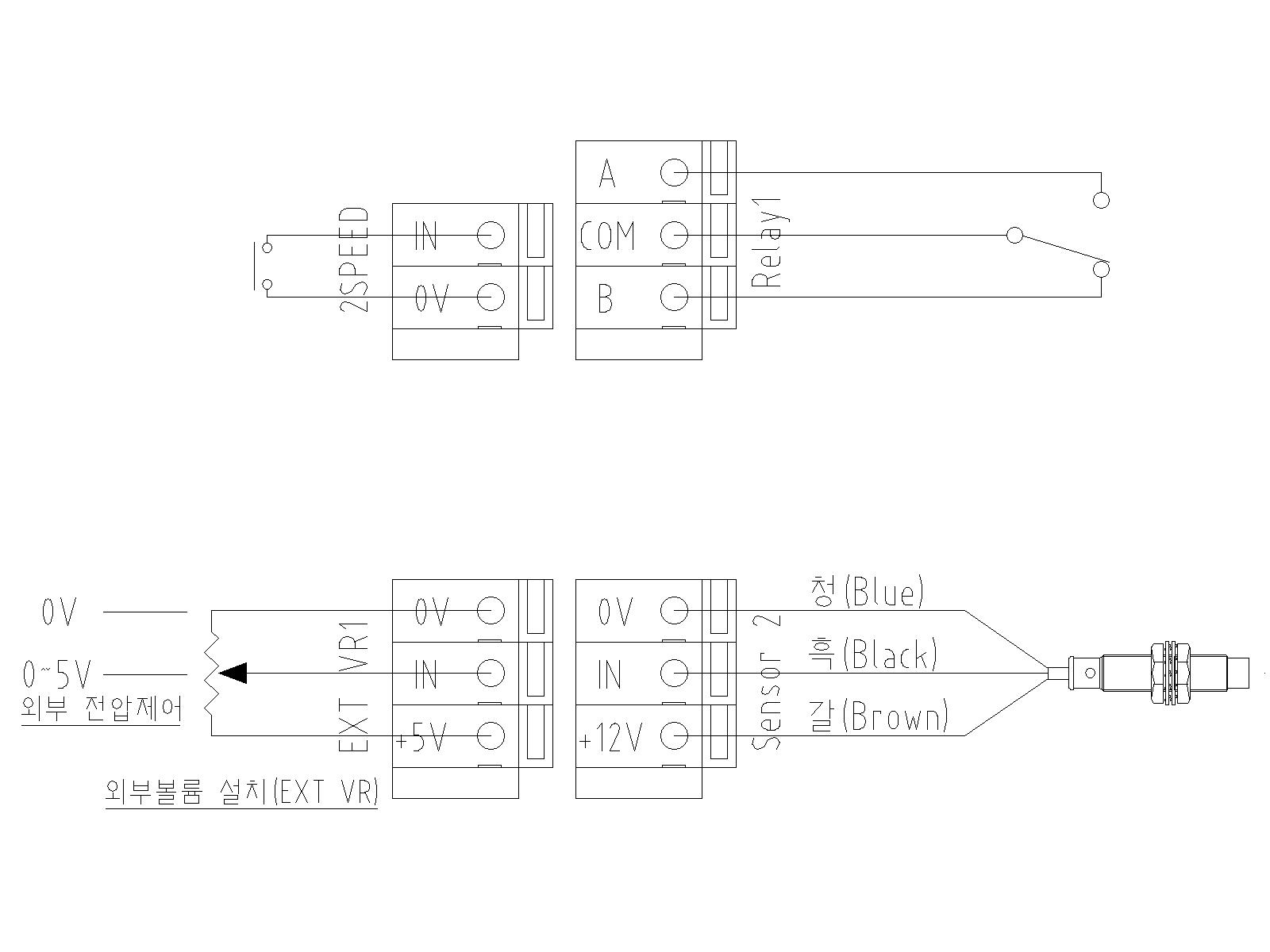

   5))내부 제어 단자대(센서3, Relay1 외부 VR1 및 2속도제어)

   6)진동센서(Option)

5. 파라메타

   1)파라메타 설정내용

   2)파라메타 설정방법

6. 보호 및 알람기능

7. 제품사양

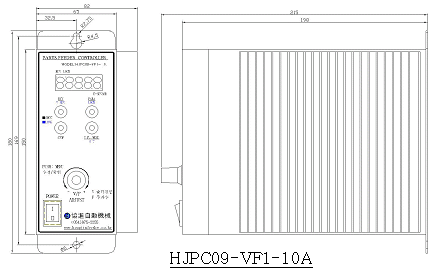

8. 외형치수

1. 외관 및 부품기능

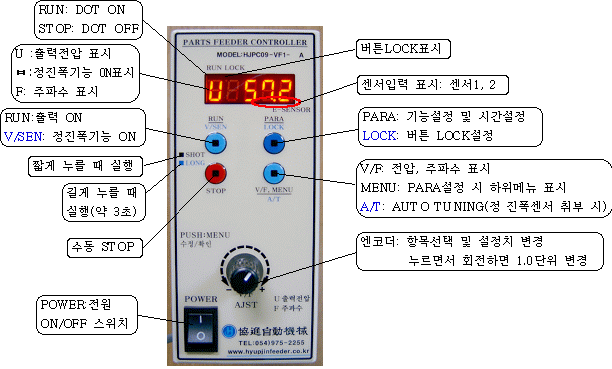

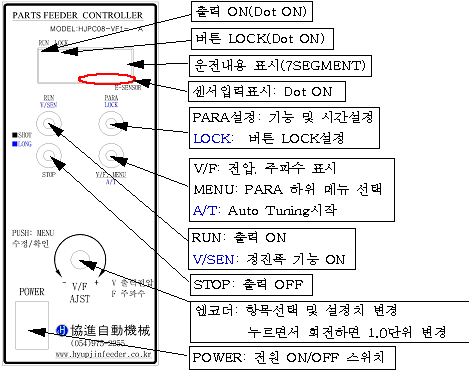

  1) 본체의 전면

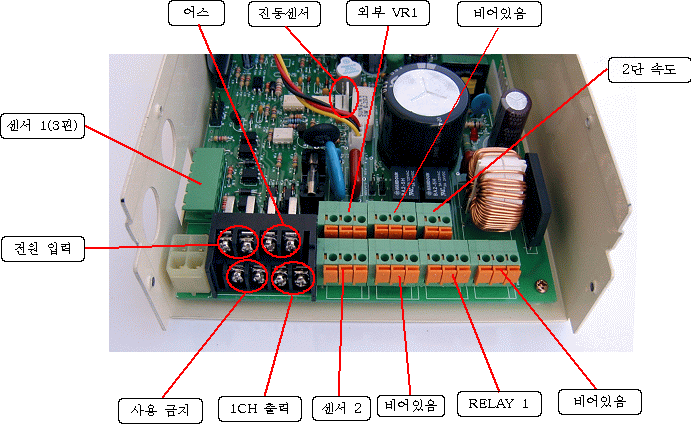

 2) 내부단자

 2. FND 표시내용

    1)센서 동작모드:

       센서 1과 센서 2의 연동 동작

    *파라메타에서 연동 동작을 설정하여 사용할 것.

센서2의 설정에 따른 동작내용

   SIG - 운전 제어(센서1의 ON, OFF에 의하여 출력을 ON, OFF 제어함)

   AND -센서1 과 센서2 AND제어(센서1, 2모두 ON 시 출력 OFF, RELAY1은 출력과 같이 동작)

   OR - 센서1 과 센서2 OR제어(센서1, 2 둘 중 하나라도 ON 시 출력 OFF, RELAY1은 출력과 같이 동작)

   SET -센서1 과 SET제어 (센서1이 ON, 센서2이 ON후 출력 OFF, 센서1, 2이 OFF인 경우 출력 ON,

          RELAY1은 출력과 같이 동작)

   HOPPER - 센서1이 ON 되고 센서2이 ON일 경우에만 출력 ON, RELAY1은 출력과 같이 동작

   NOT -센서2이 RELAY1을 제어(출력과 연동 동작 없음)

   OFF- 센서 사용 안 함.

    2)센서 입력 표시

      센서 신호가 입력되면 해당 dot led가 표시 됩니다.

    3)운전상태 표시

       운전 중 인 상태(동작, 정지 출력량, 주파수)를 화면에 표시.

    4)PARAMETER설정

      기능 및 시간 설정을 표시 합니다.

3. 버튼기능 및 사용방법

   1)RUN, V/SEN

     운전 및 진동센서 사용결정.(진동센서가 FEEDER에 설치되어 있을 때 사용가능.

     정진폭 기능은 출력 동작 상태에서 약 3초간 누르면 설정 및 해제 됩니다. )

   2)STOP

    수동 정지(수동으로 출력을 정지 시킵니다.)

   3)PARA, LOCK(PARA설정은 출력이 정지된 상태에서 가능 합니다.)

     한번 누르면 파라메타 설정 화면으로 변경되고 파라메타 항목을 수정 후 PARA버튼을 눌러 변경된 값을

     저장 하여야 합니다.(파라메타 항목을 수정 후 PARA버튼을 누르지 않고 일정시간 방치하면 수정된

     내용이 변경되지 않고 이전의 상태로 복귀 합니다.)

   4)V/F, MENU, A/T(Auto Tuning)

     버튼을 누르면 출력전압과 출력 주파수를 표시 합니다.

     A/T(Auto Tuning)을 실행 하시려면 진동 센서가 설치된 상태에서 버튼을 3초간 눌렀다

     떼면 화면에 주파수(FXXX.X)가 표시되며 Auto Tuning을 시작 합니다.

     AUTO TUNING 범위는 40㎐~200㎐이며 그 이상의 주파수(400㎐까지)는 수동으로 설정합니다.

     전압에 따라 공진점이 변화 되므로 사용할 속도(전압으로)를 설정 후 Auto Tuning을 한번 더 실행

      하십시오.(공진점 설정 후 정 진폭 기능을 활성화 시켜 주십시오.(1번 항목 참조))

     진동센서가 없거나 이상이 있을 경우 임의의 주파수에 설정되고 Parts Feeder에서 제품이송에 문제가

     발생할 수 있습니다.

     (이러한 경우에는 공진점을 수동으로 설정 하십시오.)

     * 진동센서를 설치, 정 진폭 기능을 사용 중에는 Auto Tuning이 실행되지 않습니다.

       정 진폭 기능을 해제 후 Auto Tuning을 실행 하십시오.

     *PARAMETER내용 중 S1의 기능을 NO로 설정하면 AUTO Tuning이 실행되지 않을 수 있습니다.

      이러한 경우 PARAMETER의 내용을 NC로 설정하여 실행 하시고 설정을 완료되면 PARAMETER의

      내용을 다시 수정 하십시오.

     *외부센서나 제어에서  정지신호가 입력될 경우에도 AUTO TUNING이 실행되지 않을 수 있으며 이러한

      경우에는 외부 입력 콘넥터를 제거 후 실행 하시고 설정이 완료되면 외부 콘넥터를 다시 삽입 하십시오.

   5)엔코더(V/F ADJUST)

     출력전압/ 주파수/ 파라메타의 설정치 변경에 사용

     출력전압/ 주파수 변경

     해당 항목으로 이동 후 좌, 우로 회전하여 설정치를 변경 합니다.

     (누르면서 회전할 경우 1.0단위가 변경 됩니다.(기본 0.1단위))

     좌로 돌리면 감소, 우로 돌리면 증가 됩니다.

     파라메타 설정 시 메뉴의 선택과 설정에 사용됩니다.(파라메타 설정 시 설정을 마치고 PARA KEY를 눌러

     설정치를 저장하여야 변경된 값이 적용됩니다.

     파라메타 설정 시 항목을 선택하고 V/F, MENU 버튼을 1회를 누르면 하위 설정 내용이 나타나고 엔코더를

     회전하여 설정치를 변경하고 엔코더를 1회 눌러 값을 임시 저장 합니다.

     설정이 완료되고 PARA버튼을 눌러 설정 값을 저장하여야 합니다.

   6)전원스위치

     전원을 [ON] [OFF]합니다.

4. 외부 및 내부 단자기능 및 결선방법

   1)전원 입력단자(내부)

   2)출력단자1(내부)

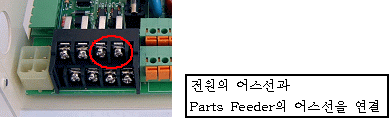

   3)어스

  4)센서1(외부 3핀(5A), 6핀 콘넥터(10A))

   5)내부 제어 단자대(센서2, Relay1, 외부 VR1 및 2속도제어)

*주의*

       1.외부전압제어와 외부 볼륨제어는 동시에 사용 될 수 없습니다.

       2.외부 제어전압이 5V 초과시 컨트롤러가 파손되므로 반드시 5V 이하의 전압을 가할 것.

       3.Relay출력은 접점출력입니다. 전류 용량은 120VAC 1A이하로 사용하여 주십시오.

       4.센서용 전원으로 외부 전원공급을 할 수 없습니다.(컨트롤러 파손)

  6)진동센서(Option)

진동센서를 설치하면 Parts Feeder의 진동을 감지하여 진동기의 진폭을 설정된 진폭으로 일정하게 유지하여

제품의 양(무게의 변동으로 인한)에 따른 진동의 변화를 이송이 균일하도록 제어 합니다.

*설치방법

.진동센서에 표시된 화살표 방향과 진동기의 진동 방향이 일치 하도록 설치(틀어질 경우 센서의 감도가 저하되어 오작동의
 원인이 됩니다)바랍니다.

.설치위치는 무관하나 피더의 진동변화를 감지 할 수 있는 위치와 제품 이송에 지장이 없는 위치에 설치하여 주십시오.

.센서를 설치 후 컨트롤러 커버를 열고 진동센서 콘넥터에 설치합니다.

.컨트롤러를 ON하고 Auto Tuning을 실시합니다.(버튼기능 4번 참조)

.주기적으로 센서를 고정한 볼트의 풀림을 점검하여 주십시오.(볼트의 풀림이 있을 경우 센서의 감도 저하 및 이상신호의
  입력으로 오작동의 원인이 됩니다)

5. 파라메타

   1)파라메타 설정내용(HJPC09-VF1)

항목표시(PARA)			설정범위	초기치	설정내용	비  고
Ondly		S1	0~9.9	1.0	센서1 ON 지연시간
		S2	0~9.9	1.0	센서2 ON 지연시간
		S3	0~9.9	1.0	센서3 ON 지연시간
OFdly		S1	0~9.9	1.0	센서1 OFF 지연시간
		S2	0~9.9	1.0	센서2 OFF 지연시간
		S3	0~9.9	1.0	센서3 OFF 지연시간
uP			0~9.9	1.0	출력전압이 설정치 에 도달하는 시간
dO			0~9.9	1.0	출력전압이 설정치 에서 0%에 도달하는 시간
UL			0~50	0	출력전압 하한 한계설정
UH			0~100	100	출력전압 상한 한계설정
S1			nC, nO	nC	센서1 제어신호 입력신호 반전 설정 제어신호 ON *운전 및 정지 선택
S2			SI, AN, Or, SE, HO, nO, OF	SI	센서2 사용방법 선택
LOC			OF, ON	OFF	설정 S/W잠금 선택
Ur			OF, ON	OFF	외부 VR1 및 전압제어 사용선택
SPEED	OFF		OF, ON	OFF	2단속도 사용 및 정지
	U		0~100	10	2단속도 설정 ON시 값 설정
프로그램표시					프로그램 VERSION표시

   2)파라메타 설정방법

1.출력을 정지 하세요.(모든 출력이 정지된 상태에서만 파라메타를 변경 할 수 있습니다.)

2.전면에 설치된 PARA버튼을 누르면 파라메타 화면이 표시됩니다.

3.파라메타 화면에서 엔코더를 회전 시키면 항목이 바뀝니다.

4.필요한 항목으로 이동 후 V/F, MENU를 한번 누르면 하위메뉴를 선택 할 수 있습니다.

5.엔코더를 좌, 우로 회전 세부항목으로 이동하여 엔코더를 눌러 설정 값을 변경 후 엔코더를 다시 눌러

  변경을 마칩니다.

6.다른 항목을 변경하려면 V/F, MENU를 한번 눌러 상위메뉴로 복귀 하시고 변경을 끝내시려면

  PARA버튼을 눌러 운전 상태로 복귀 하십시오.(항목의 설정 값을 변경하고 일정 시간을 방치 하거나

  PARA버튼을 누르지 않으면 설정 값이 취소됩니다.)

6.보호 및 알람기능

본제품은 사용자의 부주의나 사용 환경에 의하여 이상이 발생하면 제품의 보호를 위하여 보호기능이
동작하고 화면에 Error Code가 표시되고 경고음을 발생 합니다.

Error Code에 따른 이상내용 및 대처방법은 다음과 같습니다.

7. 제품사양

*위 내용은 성능 개선을 위하여 예고 없이 변경 될 수 있습니다.

8. 외형치수

경북 칠곡군 북삼읍 보손2리 78-2

Tel:(054)975-2255 / Fax(054)975-2254

Copyright (c) 2004 HYUPJIN PART'S FEEDER. All rights reserved.

hyupjin0@hanmail.net
